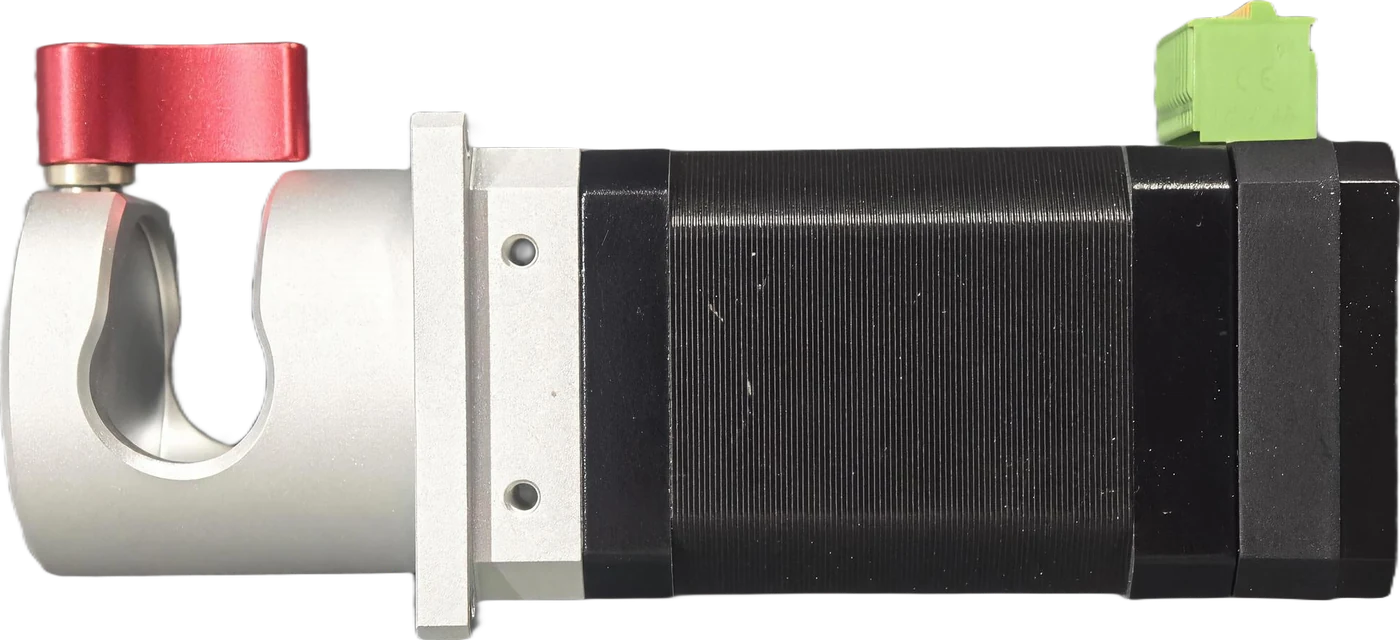

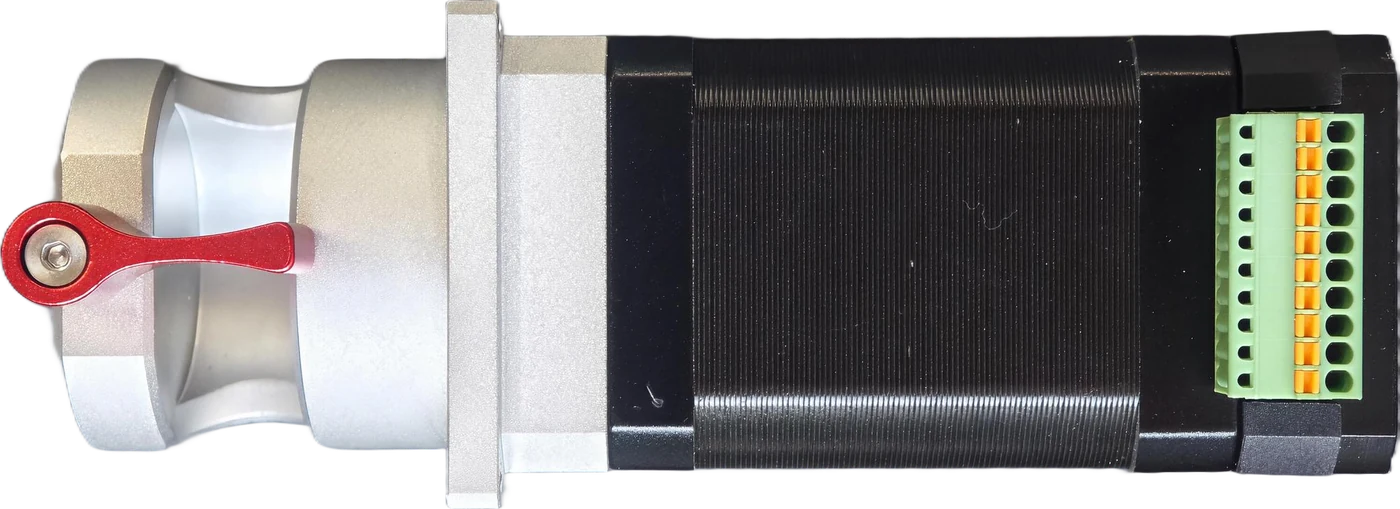

SERVO PINCH VALVE · 驱控一体

一个型号，
覆盖全线管径 SPV Series Servo Pinch Valve

SPV 系列伺服夹管阀将驱动器与阀体高度集成，内置编码器实现闭环控制，支持比例无级调节；夹紧力与开合速度均可调，并可通过 Modbus-RTU / CANopen / EtherCAT 总线直接控制，省掉模拟量硬件。更关键的是——单一型号即可向下兼容所有更小外径的软管，库存型号锐减，选型不再纠结。

下载产品手册 PDF 查看技术参数

0.02mm

位置精度（编码器闭环）

45mm

最大适用管外径

12档

管径覆盖 / 向下兼容

内置编码器 · 闭环控制

驱动器与阀体集成

接插件化 · 配线减半

驱控一体 · 结构紧凑

编码器闭环 · 精准复现

比例可调 · 流量由我

向下兼容 · 型号精简

Product Features

九大特性，重新定义电动夹管阀

从驱动架构到通信组网，每一处都为「更好装、更好控、更省型号」而设计。

内置编码器 · 闭环精准

内置编码器实时反馈阀芯位置，形成闭环控制，位置精度达 0.02 mm。

不丢步、可复现，适合定量灌装与比例控制

驱控一体 · 结构紧凑

驱动器与阀体集成一体，省去外置驱动器与冗长动力线，配线量大幅减少。

控制柜空间省一半，省掉外置驱动器成本

配线简化 · 即插即用

接插件化设计，电源、通信、控制信号集中接入，接线不易出错。

现场调试更快，售后维护更省心

集成度高 · 安装便利

一体化结构 + 标准安装孔位（4×M3 / 4×M6，按型号），体积紧凑。

设备厂商可在有限空间内布置，改造换装成本低

支持通信 · 易于组网

支持 Modbus-RTU / CANopen / EtherCAT 标准协议（另有 IO/脉冲型），实时反馈工作状态、位置与故障代码。

多阀集中管控，总线即可比例控制，省掉模拟量模块

比例可调 · 流量由我

夹紧开度可按比例无级调节，而非简单的开关两态。

实现流量调节、节流与柔性控制，一台顶多台开关阀

夹紧力可调

夹紧力可按需调节，适配不同软管硬度（≤ 85 Shore A）与工况需求。

薄壁管不被夹伤，厚壁管也夹得牢，延长软管寿命

速度可调

开合速度可调节，适配不同工艺节拍。

快节拍产线不拖后腿，精细配液可放慢避免飞溅气泡

向下兼容 · 型号精简 ★ 主打

一个型号覆盖其标称规格及以下所有软管外径（12 档：6.4 / 8.0 / 9.6 / 11.1 / 12.7 / 14.4 / 15.9 / 19.1 / 22.2 / 25.4 / 35.2 / 45.0 mm）。

不用为每个管径单独备阀，库存型号锐减，换管径无需换阀

Downward Compatibility

选一个型号，覆盖它以下全部管径

点击任一型号，查看它实际覆盖的软管外径范围。

* 条形长度按管外径实际比例绘制

SPV-70-84-450-XX

12 档全系列管径覆盖（6.4–45 mm）

1 款即可通吃其以下全部规格

↓ 70%库存型号数量显著减少

How It Works

介质只接触软管，全程不接触阀体

这是夹管阀区别于闸阀、球阀、隔膜阀的根本优势——流道即软管，换管即换流道。

1
无交叉污染
介质全程只走软管，阀体、压头、驱动机构均不接触流体，批次之间零残留。
2
无清洗死角
没有阀腔、没有密封圈凹槽、没有膜片背面，不存在传统阀门的清洗盲区。
3
换管即换流道
维护只需更换一段软管，无需拆阀、无需校验，停机时间从小时级降到分钟级。
4
耐腐蚀 / 耐颗粒
腐蚀性介质、含颗粒浆料仅磨损软管，阀体不受侵蚀，选型成本大幅下降。
5
契合一次性管路（SUT）
生物制药的一次性使用系统天然适配，软管即耗材，用完即弃。

Dimensions

外观尺寸 · 全系列 7 款

矢量工程图纸，可无损放大查看。点击左侧型号切换。

SPV-26-30-080-XX

最大管外径 8 mm · 向下兼容 · 安装 4×M3

Specifications

技术参数

型号带控制方式后缀，写作 SPV-xx-xx-xxx-XX；XX 可为 IP / IG / CA / EC。

型号（选型写法）	最大管外径	最大夹紧力	供电电压	I/O	峰值 / 待机	安装孔
SPV-26-30-080-XX	8 mm	80 N	DC24-36V	3DI, 1DO	30 W / 2 W	4×M3
SPV-26-30-096-XX	9.6 mm	80 N	DC24-36V	3DI, 1DO	30 W / 2 W	4×M3
SPV-42-40-160-XX	16 mm	200 N	DC24-48V	2DI, 1DO	50 W / 5 W	4×M3
SPV-42-40-191-XX	19.1 mm	200 N	DC24-48V	2DI, 1DO	50 W / 5 W	4×M3
SPV-47-55-254-XX	25.4 mm	600 N	DC24-60V	3DI, 1DO	80 W / 5 W	4×M3 / 4×M4
SPV-70-84-352-XX	35.2 mm	600 N	DC24-60V	3DI, 1DO	80 W / 5 W	4×M6
SPV-70-84-450-XX	45 mm	600 N	DC24-60V	3DI, 1DO	80 W / 5 W	4×M6

型号命名规则

SPV - AA - BB - CCC - XX

AA = 阀头定位孔尺寸｜ BB = 阀头直径｜ CCC = 最大管外径 × 10 ｜ XX = 控制方式（IP：IO/脉冲，IG：IO/Modbus-RTU，CA：CANopen，EC：EtherCAT）

驱动方式驱控一体（驱动器 + 阀体集成），内置编码器闭环

控制方式IP / IG / CA / EC 可选

调节特性比例可调（无级），总线即可比例控制

位置精度0.02 mm

夹持管材硬度≤ 85 Shore A

工作压力≤ 8 Bar

工作温度≤ 40 °C（可定制耐高温）

常开 / 常闭可设定

断电自锁具备

通信反馈实时反馈工作状态、位置、故障代码

防护等级IP20

产品认证CE / RoHS

Applications

五个行业，同一个解法

凡是「流体卫生」「腐蚀介质」「需要比例控制」的场合，都是夹管阀的主场。

食品饮料

卫生级要求高，CIP 清洗麻烦

→ 更换软管即完成流道维护，无阀腔死角

医疗 / 体外诊断

微量定量、生物相容性要求

→ 编码器闭环 0.02mm + 比例调节，定量更准

化工 / 试剂

腐蚀性介质怕损坏阀体

→ 腐蚀介质仅走软管，阀体不受侵蚀

灌装 / 包装产线

节拍快、需通信组网

→ 三大总线协议 + 速度可调，适配自动线

生物制药

一次性管路系统（SUT）

→ 适配一次性软管，契合 SUT 工艺

FAQ

常见问题

不需要。SPV 采用向下兼容设计，一个型号覆盖其最大管外径及以下全部软管外径（如 45 型覆盖 ≤45 mm 全系列），无需按管径单独选型。

不需要。SPV 将驱动器与阀体集成一体（驱控一体），大幅减少外部器件与配线。

可以。内置编码器 + 比例调节，夹紧开度可无级调节；夹紧力与开合速度同样可调，可用于节流与流量控制。

按选型后缀区分：IG = IO/Modbus-RTU、CA = CANopen、EC = EtherCAT、IP = IO/脉冲。采用总线方式即可实现比例控制，省掉模拟量硬件。

一体化结构紧凑，标准安装孔（4×M3 或 4×M6，按型号），接插件化配线，装上即用。

具备断电自锁，且常开 / 常闭可设定，可按工艺需要选择安全状态。

还在为管径选型纠结？
把工况告诉我们，型号帮你定。

提供管径、介质、压力、节拍与通信方式，我们给出完整选型方案与报价。全系列 12 档管径覆盖 6.4–45 mm，向下兼容，一款即可通吃。

下载产品手册（PDF · 7 页）发送选型咨询

南京市建宁路 65 号 A 栋 208 室

025-66046658 sales@sankofa.cn www.sankofa.com.cn
